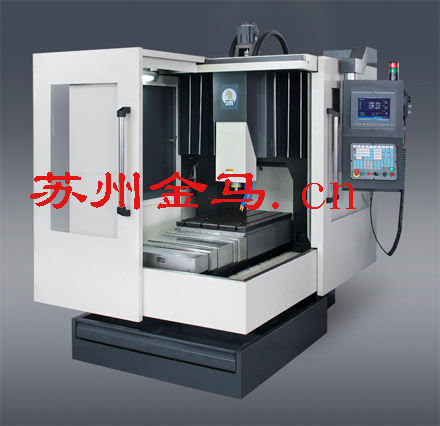

高速数控雕铣机技术参数：
|
|
X540 |
X7530 |
X860 |
X1208 |
|
数控系统配置 |
中国台湾宝元 / 新代系统 ( 选配西班牙 FAGOR 系统 ) |
中国台湾宝元 / 新代系统 ( 选配西班牙 FAGOR 系统 ) |
中国台湾宝元 / 新代系统 ( 选配西班牙 FAGOR 系统 ) |
中国台湾宝元 / 新代系统 ( 选配西班牙 FAGOR 系统 ) |
|
最小分辨率 |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
|
工作台尺寸 |
550X520mm |
750X520mm |
700X800mm |
1200X800mm |
|
T 型槽数 X 槽宽 |
4X14mm |
4X14mm |
5X18mm |
5X18mm |
|
XYZ 轴行程 |
420X500X200mm |
750X500X300mm |
600X800X350mm |
1200X800X350mm |
|
主轴转速 |
18000/24000r/min |
18000/24000r/min |
15000/24000r/min |
15000/24000r/min |
|
电主轴功率 |
4KW/ER25 ( 选配 3.2KW/BT30 、 4.5KW/BT30) |
4KW/ER25 ( 选配 5.5KW/ER32 、 5KW/BT30 、 7.5KW/BT30) |
5.5KW/ER32 ( 选配 BT40/13KW BT30 气动换刀 /7.5KW) |
5.5KW/ER32 ( 选配 BT40/13KW BT30 气动换刀 /7.5KW) |
|
最高运动速度 |
10m /min |
10m /min |
10m /min |
10m /min |
|
Z 轴空间高度 |
260mm ( 选配 460mm ) |
380mm |
380mm ( 选配 580mm ) |
380mm ( 选配 580mm ) |
|
工作台最大承重 |
300KG |
600KG |
800KG |
1000KG |
|
定位精度 |
± 0.005/300mm |
± 0.005/300mm |
± 0.005/300mm |
± 0.005/300mm |
|
重复定位精度 |
0.005mm |
0.005mm |
0.005mm |
0.005mm |
|
切削冷却系统 |
双喷头（切削液、压缩空气） |
双喷头（切削液、压缩空气） |
双喷头（切削液、压缩空气） |
双喷头（切削液、压缩空气） |
|
机床重量 |
2.5t |
2.8t |
4.5t |
5.5t |
|
机床外形尺寸 |
1800X1900X2100mm |
1900X2200X2200mm |
2000X2400X2400mm |
3200X2400X2400mm |
*全封闭防护罩；
*主轴冷却系统；
*选配光栅尺，实现高精密度闭环控制；
*精密滚珠丝杆及直线导轨；
*选配旋转工作轴及五轴加工；
*选配全自动对刀仪，刀具长度自动补偿；
